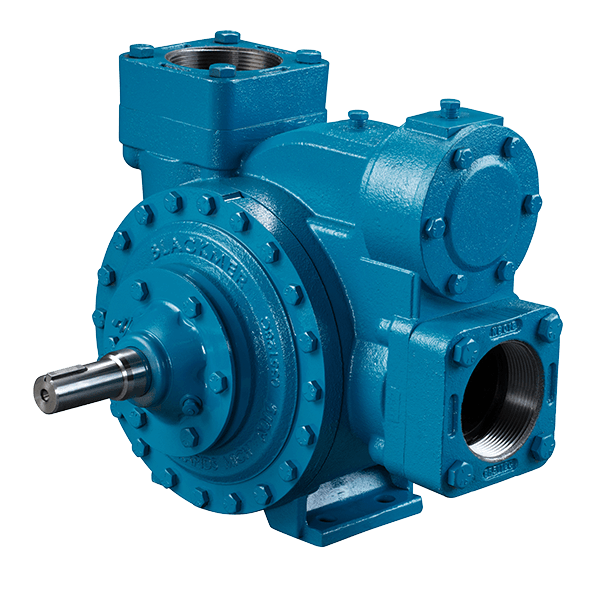

Пластинчато-шиберные насосы Blackmer серии XL 2-4 дюйма

По всей России 8 800 707-75-89
Санкт-Петербург +7 (812) 611-25-89




Разработанная для использования на нефтеперерабатывающих заводах, заводах по производству смазочного масла и в общей промышленности для обработки, наполнения и перекачки, насосная линия XL, входящая в линейку пластинчато-шиберных насосов Iron Line, оснащена сменными корпусами, вкладышами и концевыми дисками, которые позволяют легко восстанавливать насос. насосную камеру в состояние как новое, не снимая насос с трубопровода.

Особенности и преимущества:

  • Конструкция из ковкого чугуна с внутренним предохранительным клапаном.
  • Конструкция торцевого уплотнения и шарикоподшипника Blackmer обеспечивает максимальную надежность.
  • Симметричная опора подшипника обеспечивает равномерную нагрузку и износ для длительного срока службы.
  • Регулируемый предохранительный клапан защищает насос от чрезмерного давления.
  • Наружные шарикоподшипники изолированы от перекачиваемой жидкости механическими уплотнениями, чтобы продлить срок службы подшипников и минимизировать риск загрязнения.
  • Преимущества технологии скользящих лопастей:
    • Уникальная конструкция пластинчатого насоса самонастраивается на износ для поддержания расхода.
    • Отличные возможности самовсасывания и сухого хода.
    • Конструкция с лопастями обеспечивает стабильную работу и бесперебойную работу.
    • Простота обслуживания: лопатки можно легко заменить, не снимая насос с трубопроводной системы.
    • Высокая высота всасывания и возможность снятия изоляции.
    • Низкие эксплуатационные расходы и низкие затраты в течение жизненного цикла.


Применение:

  • Приложения НПЗ.
  • Заводы по производству смазочных масел.
  • Общая промышленность.
  • Обработка заявок.
  • Заполнение заявлений.
  • Заявки на перевод.



Производительность и технические характеристики



Доступные модели  XL2
XL3
XL4
Номинальный диапозон расхода  XL2: 14 - 95 галлонов в минуту (53 - 359 л / мин)
XL3: 24 - 192 галлона в минуту (192 - 726 л / мин)
XL4: 104 - 345 галлонов в минуту (394 - 1306 л / мин)
Перепад давления 150 фунтов на кв. Дюйм (10,3 бар)
Макс. рабочее давление (MAWP) 350 фунтов на квадратный дюйм (24,1 бар)
Вязкость 0.2 - 4,250 cP
Температура  От -25 до 240 ° F (от -32 до 115 ° C)
Мин/Макс скорость (об / мин) XL2, XL3: 125–780
XL4: 125–640
Первичные материалы конструкции Ковкий чугун
Ориентация соединения Боковой вход | Верхний выход
Лопастные материалы Duravane
EC Laminate
Чугун ЕС
Доступные сертификаты Гидростатический тест
Тест производительности
Тест NPSH
Материал (фактический или типовой)
Габаритные (только насос или агрегат)


Размеры


Модель насоса LWHПриблизительный вес
XL2 Дюймы 13-4/9 11 10 85 фунтов
мм 341.3 281 254 38.6 кг
XL3 Дюймы 15-15/16 15-7/8 13-3/8 160 фунтов
мм 404.8 403.2 339.7 72.6 кг
XL4 Дюймы 16-7/16 16-15/16 15-7/16 205 фунтов
мм 417.5 430.2 392.2 93 кг



Материалы конструкции

ДетальМоделиМатериал
Корпус, головки, крышка предохранительного клапана Все XL модели Ковкий чугун: ASTM 536
Втулка XL2B, XL3B Ковкий чугун: ASTM 536
XL4C Чугун: ASTM A48



Параметры насоса

ПараметрыОписание
Параметры ориентации Правая рука: ВХОД справа, если смотреть с ведомой стороны
Левая рука: ВХОД слева, если смотреть с ведомой стороны
Параметры портов Верхний выход: выходное отверстие смещено на 90? относительно входа.
Параметры подключение NPT (с резьбой)
Параметры монтажа Только насос
Установка: насос, двигатель, опорная плита, муфты, ограждения
Параметры уплотнения Одинарное механическое уплотнение Blackmer


Паметры лопасти

МатериалТемпратурные ограниченияВязкость
Duravane от -25°F до 240°F (-32°C до 115°C) 0.2 - 4,250 cP
EC Laminate от -25°F до 240°F (-32°C до 115°C) 0.2 - 4,250 cP
Чугун от -25°F до 240°F (-32°C до 115°C)  105 - 4,250 cP


Параметры эластомера

МатериалТемпратурные ограничения
FKM от -15°F до 240°F (от -26°C до 115°C)
PTFE - SS Spring от 0°F до 240°F (от -18°C до 115°C)
Buna-N от -15°F до 240°F (от -26°C до 115°C)


Комплекты для технического обслуживания

МоделиОписаниеНомер
XL2B Комплект - обслуживания 898963
XL2B Ремкомплект 899063
XL3B Комплект - обслуживания 898964
XL3B Ремкомплект  899064
XL4C Комплект - обслуживания 898965
XL4C Ремкомплект  899065
