Уровнемеры

Прибор указатель уровня служит для определения уровня жидкой фазы продукта в процентах от общего объема емкости.
Исполнение прибора указателя уровня выполнено в соответствии с требованиями к сосудам, работающим под давлением.

Принцип работы:
Прибор указатель относится к приборам, работающиена поплавковом принципе. Поплавок постоянно следует уровню жидкости в емкости. Противовес на противоположном конце крепежного рычага обеспечивает постоянное и контстантное погружение поплавка.

Вертикальное движение поплавка посредством механической передачи передается на вертикальный вал, расположенный в защитной трубке. Данный вал вращается вокруг собственной оси. Посредством магнитной муфты, расположенной в верхней части защитной трубки данные передаются на шкалу, размещенную на внешней части емкости.

Данный принцип работы обеспечивает возможность смены шкалы в рабочем состоянии емкости без слива продукта.

Допустимый уровень наполнения обозначен на шкале значением МАХ и красным указанием 85%.
Шкала закрыта защитным колпачком.

Технические данные:
Деление шкалы: 5, 10, 20, 30, 40, 50, 60, 70, 80, 85, 90, 95 Vol.-%
Материал корпуса: Cu Zn40Pb2
Медиум/Рабочая среда: Сжиженные углеводородные газы (пропан/бутан и их смеси).

Прибор указатель может монтироваться практически в любом положении согласно схеме.

При заказе необходимо указывать:
1. Тип: Junior, Senior, Прибор-указатель.
2. Диаметр емкости.
3. Тип емкости: цилиндрическая или шаровая.

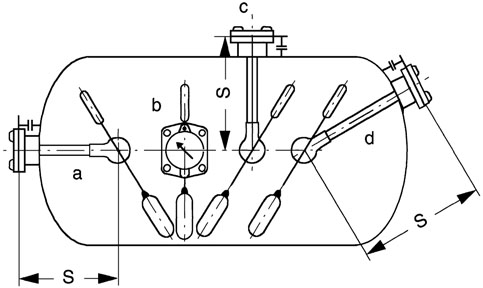

4. Способ монтажа:

а) с торцевой части емкости
b) боковой монтаж
c) вертикально сверху
d) под углом к оси.

5. К определению размеров:

к а) Данные длины стержня(S)
к b) Данные длины стержня(S)
к с) Расстояние от горизонтальной оси до верхней точки монтажа(S)
к d) Угол между осью емкости и штуцером указателя в градусе, или в вертикальном промежутке от оси емкости до средней точки опорной поверхности указателя уровня жидкости в мм. Показание размера от центра вращения указателя уровня жидкости до опорной поверхности(S).

Все номера и более подробное описание представленны в каталоге, в 18 группе.
